Visite chantier
siège social de Virgin
Rue du Mont Cenis, Paris
XVIIIème
Architecte Renzo Piano
Le 4 mars 2003
118
/ 126, rue du Mont Cenis
7 / 33, rue Belliard
24 / 36 bis, rue Championnet
143 / 149, rue des poissonniers
75018 Paris

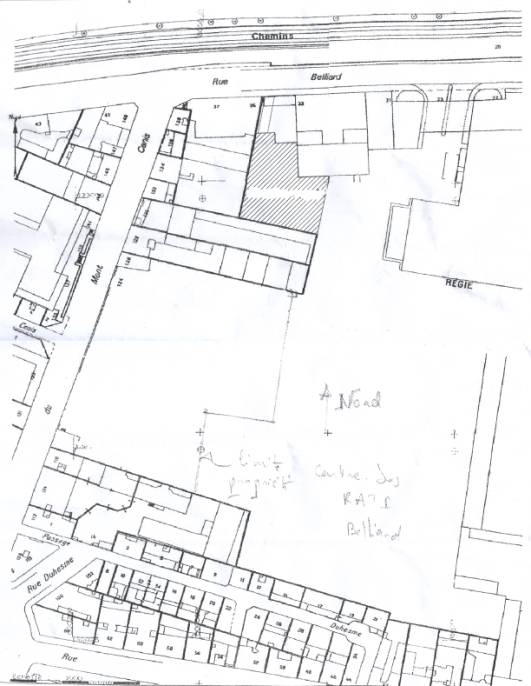

Plan de situation du chantier
PERMIS DE CONSTRUIRE
Bénéficiaire :
Groupe Virgin disques S.A.
– Virgin France
11, place des Vosges –
75004 Paris
Permis de construire N° :
075 018 00 V 0057
Délivré le : 26.01.2001
Par la mairie de Paris
Adresse des travaux :
118 / 126, rue du Mont
Cenis
7 / 33, rue Belliard
24 / 36 bis, rue Championnet
143 / 149, rue des poissonniers
75018 Paris
Nature des travaux :
4 bâtiments de R+1 à R+2
sur un niveau de sous-sol
l’ensemble à l’usage de
bureaux et de stationnement (54 places), avec aménagement
d’équipements collectifs privés (espace polyvalent de diffusion
– restaurant) modification et ravalement des façades conservées
changement de destination
de locaux à l’usage d’habitation en bureaux
Surface du terrain :
5484 m²
Superficie hors œuvre nette :
8620 m²
Superficie de plancher
autorisé : 8620 m²
Hauteur maximale des constructions :
12 m
Le dossier peut être consulté
en :
Mairie du XVIII arrondissement
– 1, place Jules Joffrin 75018 Paris
Mairie de Paris – 17, boulevard
Morland 75004 Paris
Le délais de recours des
tiers à été modifié par l’article R 490-7 du code de l’urbanisme.
CHANTIER INTERDIT AU PUBLIC
PANNEAU
DE PERMIS DE DEMOLIR
PERMIS DE DEMOLIR PARTIEL
Bénéficiaire :
Groupe Virgin disques S.A.
– Virgin France
11, place des Vosges –
75004 Paris
Permis de démolir N° :
075 018 00 V 0042
Délivré le : 26.01.2001
Par la mairie de Paris
Nature des travaux :
Démolition totale d’un
ensemble de bâtiments à rez-de-chaussée et d’un et 2 étages
sur un niveau de sous sol références du bâtiment K4, K5,
K7, K8, K10, L4 et le poste transfo ; ainsi que la
démolition partielle de planchers et des circulations verticales
des bâtiments K6 et K9 dont les façades sur rue et latérales
seront conservées, à l’usage de bureaux et d’activités avec
conservation partielle de façades.
Adresse des démolitions :
118 / 126, rue du Mont
Cenis
7 / 33, rue Belliard
24 / 36 bis, rue Championnet
143 / 149, rue des poissonniers
75018 Paris
Le dossier peut être consulté
en :
Mairie du XVIII arrondissement
– 1, place Jules Joffrin 75018 Paris
Mairie de Paris – 17, boulevard
Morland 75004 Paris
Le délais de recours des
tiers à été modifié par l’article R 490-7 du code de l’urbanisme.
INTERVENANTS
Maître d’ouvrage :
EMI music France
11, place des Vosges –
75004 Paris
Maitre d’œuvre :
Renzo Piano
bulding Workshop
34, rue des Archives 75004
Paris
Maître d’ouvrage délégué
SEDP
2, square Felix Nadar 94684 Vincennes
BET TCE économiste
Economie de
l’ouvrage
Equipement scénique
Equipements
de la scène du bâtiment de concert
BET acoustique
Acoustique
du lieu
Paysagiste
Paysagiste
des cours
OPC
Ordonnancement
pilotage coordination
Bureau de contrôle
Contrôle des
réalisation
Coordinateur SPS
?
Coordinateur SSI
?
Décomposition par l’architecte
des travaux du chantier
Chaque lot et soumis a
un appel d’offre
Une entreprise pouvant
avoir en charge plusieurs lots
Gros œuvre
Maçonnerie
béton
VRD
Voirie réseau
distribution
Démolition
Démolition
des anciens bâtiments
Injections
Injections
de béton dans les carrières ( - 30 mètres ), stabilisation
du sous sol
Géotechnique
Etude du sol,
sondages, taux de compression du sol
Carrelage faïence
Carrelage et
faïence et / ou briques de verre
Plâtrerie, cloisons, doublage
Cloisonnages
en plâtres, doublage de mur par une cloison en plâtre
Charpente métallique
Charpente pré
fabriqué en atelier, pose sur le chantier
Couverture étanchéité brique
Parement brique, couverture
en zinc, étanchéité générale
Terrasses végétalisées
Terrasses plantés
Enduits de façade, ravalement
Enduits de
façade et ravalement
Façade vitrée
Installation
des façades vitrées
Serrurerie
Soudures et
/ ou serrurerie
Ascenseurs
Fabrication
et installation des ascenseurs dans leur logements
Peinture
Peinture générale
Cloisons amovibles
Installation
des cloisons non solidaires, séparations dans les open-spaces
Faux planchers
Installation
des planchers surélevées contenants les passages de câbles
Faux plafonds
Installation
des faux plafonds contenants quelque fois la climatisation
Menuiserie intérieure
Installation
des supports de vitre intérieur
Courants forts
Câblage des
courants forts ( 220 V )
Courants faibles
Câblage des
courants faibles ( réseaux )
VDI
?
Chauffage ventilation climatisation
Installation
des gaines et appareils de climatisation / ventilation
Plomberie
Installation
des éléments de plomberie
PROGRAMME
Bâtiment destiné a recevoir
le siège de Virgin France, actuellement disséminé dans plusieurs
quartiers de Paris, dans des locaux loués.
Surface du terrain :
5484 m²
Surface utile brute :
8620 m²
Surface hors œuvre :
8620 m²
Surface utile nette :
£ 8620 m²
Surface utile brute moins
surface des cloisons, gaines …
Extension provisoire sur
la rue à l’EST
Zone de déchargement
Baraques de
chantiers, bureaux
Rayon d’action des grues
Tout le chantier
est couvert avec 2 grues
De la rue vers le chantier
Sur tout le chantier
La zone centrale
servant au stockage de matériaux en attente
Murs mitoyens au NORD et
au SUD
Parking du centre RATP
à l’OUEST
INJECTIONS
EN SOUS SOL
A moins 30 ou 40 mètres
les poches de gips ont été renforcées par des injections
de béton
INFRA / SUPER STRUCTURES
Résistance
aux infiltrations
Bon comportement
avec la terre
Les parties de superstructure,
au dessus du niveau de la terre, sont en acier
Préfabrication
des éléments
Rapidité de
mise en œuvre
Légèreté
INTERFACE
BETON - ACIER
L’interface entre le béton
et l’acier se fait par des platines en acier galvanisé mis
en place très précisément
Pour la salle de concert
la structure extérieure (parement, toiture) est dissociée
de la boite recevant la salle proprement dite

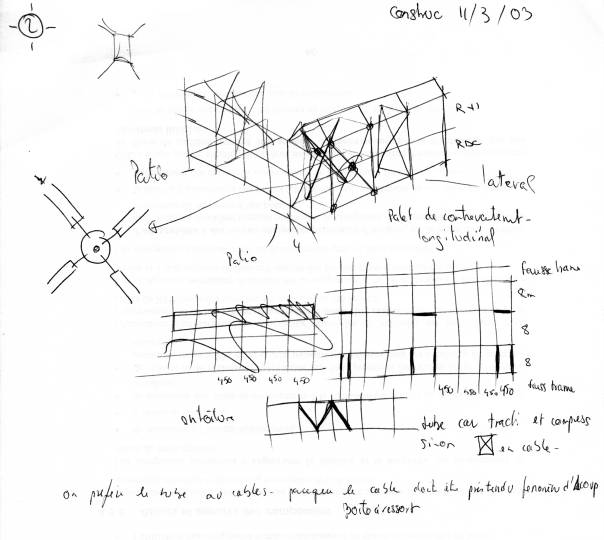

SHED
Les contreventements sont des croisillons
en tubes de 100 mm de section
Placés pour soutenir de manière longitudinale
pour certains et de manière transversale pour d’autres
On préfère les tubes aux
câbles pour éviter le comportement toujours un peut élastique
du câble
PLANCHERS COLLABORANTS
Construction :
Poutres
Bac acier (profile de mini
poutres)
Béton
Treillis soudé de compression
Mise e place de la structure
primaire en poteaux poutre IPN acier galvanisé
Mise en place des bacs
acier
Sur ce chantier
, soins particuliers apportés aux jointures entres les bacs
Parallèlement, mise en
place d’une structure de soutient en dessous (étais poutres
en bois)
Mise en place des réservations
par des blocs de polystyrène
Mise en place du treillis
soudé
Mise en place des profilés
d’arrêt (profilés de rive ou cortieres) aux extrémité des
planchers
Coulage et vibrage de la
chape de béton
Un retard c’est une journée
de perdue
Un retard sans être réactif
c’est 8 jours de retard
L’OPC est un métier, à
partir d’une certaine taille de chantier ce poste est indispensable
Les taches sont hiérarchisées
par l’OPC
Une tache après
l’autre (on fait les fondations avant la charpente)
Une équipe
après l’autre (pas deux équipes différentes sur un même
en lieu)
Pas de tache dangereuse
a coté d’une autre (pas de couvreurs au dessus des carreleurs
)
Les livraisons doivent
être hiérarchisé (gestions des stocks sur le chantier, vérification
des livraisons )
Deux grues assurent la
distribution des matières premières (du béton aux doubles
vitrages) de la rue vers le chantier et / ou le stockage
sur chantier, celles ci travaillent toute la journée
Deux nacelles sur les parements
de la cour intérieure assurent le déplacement des ouvriers
pour la finition de la façade
|
